Всё о тепловых завесах: виды, особенности, советы по выбору

1. Сфера применения
2. Конфигурация и принцип действия
3. Разновидности тепловых завес по условиям применения
4. Классификация по видам нагрева
5. Воздушные завесы без нагрева
6. Важные критерии: на что обращать внимание при выборе тепловой завесы

Сфера применения

Устройства данного характера создают мощный направленный поток воздуха с заданной температурой, который играет роль своеобразного барьера, разделяющего внутреннее и наружное пространство. Причём главная задача завесы – не обогрев помещения, а именно термоизоляция помещения. Поэтому использовать её можно не только зимой, но и летом, когда на улице стоит жара, а в помещении нужно поддерживать прохладу. Это опять же помогает экономить энергию и продлевает срок службы оборудования – воздух нагревается медленнее, следовательно, кондиционеры могут включаться реже. Нередко монтируются такие устройства над входами в отделы с охлаждённой продукцией и морозильные камеры – при правильном подборе и настройке за воздушной стеной будет поддерживаться стабильная температура, даже если дверей нет в принципе. К другим положительным эффектам тепловых завес можно отнести защиту от посторонних запахов, уличной пыли, насекомых. При этом для ваших посетителей не создаётся никаких помех или препятствий.

Вот только для получения действительно высокой результативности нужно уметь правильно выбрать тепловую завесу. Сегодняшний рынок представляет немало вариаций такого оборудования, и каждая разновидность обладает отдельными преимуществами и возможностями использования. Поэтому прежде чем отправляться в каталог с теплозавесами, нужно разобраться в теоретических вопросах. И в этом вам готовы помочь эксперты интернет-магазина Pacs.ru.

Конфигурация и принцип действия

По своей сути любая воздушная завеса представляет собой тепловентилятор и имеет следующие конструктивные элементы:

• Крыльчатка, скрытая в корпусе и питающаяся от электродвигателя. Она создаёт поток воздуха с заданной интенсивностью.
• Теплообменник. В зависимости от типа питания может быть электрическим или водяным. Выполняются теплообменники в разных формах и форматах.
• Выпускная решётка. Размещается в нижней или боковой части устройства, через неё нагретый либо охлаждённый воздух подаётся в помещение. Решётка может быть статичной или регулируемой.
• Система управления. Запускает и отключает тепловую завесу, в более продвинутых моделях переключает режимы и регулирует интенсивность обдува.

Конструкция современных моделей нередко более широкая и продвинутая. Она может включать в себя систему фильтров разного типа и степени очистки, функцию дистанционного управления, различные сенсоры и датчики, анализирующие состояние воздуха в помещении. Также большое внимание уделяется защите электронной начинке от КЗ и перегрузок.

Принцип работы таких устройств основан на традиционном теплообмене. Поток воздуха, нагнетаемый вентилятором, соприкасается с поверхностью теплообменника и забирает накопленное им тепло (реже отдаёт собственную теплоту). После этого воздух под напором выходит через решётку либо систему жалюзи в помещение. Благодаря высокой скорости поток образует эффективную преграду для сквозняка, пыли и насекомых, а также создаёт непроницаемый теплоизоляционный барьер. В результате интенсивность теплообмена между внутренним и наружным воздухом сводится к минимуму.

Ещё одна функция воздушно-тепловых завес, пусть и не самая главная, – это повышение эффективности обогрева помещения. В процессе работы оборудование обеспечивает непрерывную циркуляцию и подогрев воздушных масс, благодаря чему снижается нагрузка на основную отопительную систему.

Разновидности тепловых завес по условиям применения

Прежде всего, при выборе нужно учитывать, что устройства этого типа делятся на бытовые и промышленные:

• Модели для бытового использования менее мощные и производительные, подключаются к стандартной электросети напряжением 220В.
• Промышленные аппараты крупнее, мощнее и надёжнее, для их работы требуется напряжение в 380В.

Первая группа более универсальна. Такую завесу можно установить как на веранде в летнем доме, так и в магазине, кафе, офисе и других не слишком больших помещениях. Она обойдётся вам значительно дешевле, будет проще в установке и обслуживании. Профессиональные модели предназначены для масштабных задач, с их помощью отсекают от улицы помещения складов, производственных помещений, крупных торговых и деловых центров. При недостаточно большом объёме задач они будут только частично реализовывать свой потенциал – а заплатить за такое оборудование придётся немало. Поэтому объективно оценивайте свои цели и задачи.

Различаются завесы и по способу установки:

• Горизонтальные. Самая распространённая конфигурация, предполагающая установку над дверным или оконным проёмом. При выборе такой модели учитывайте, что устройство должно быть не уже проёма, а лучше даже, если оно будет несколько шире.

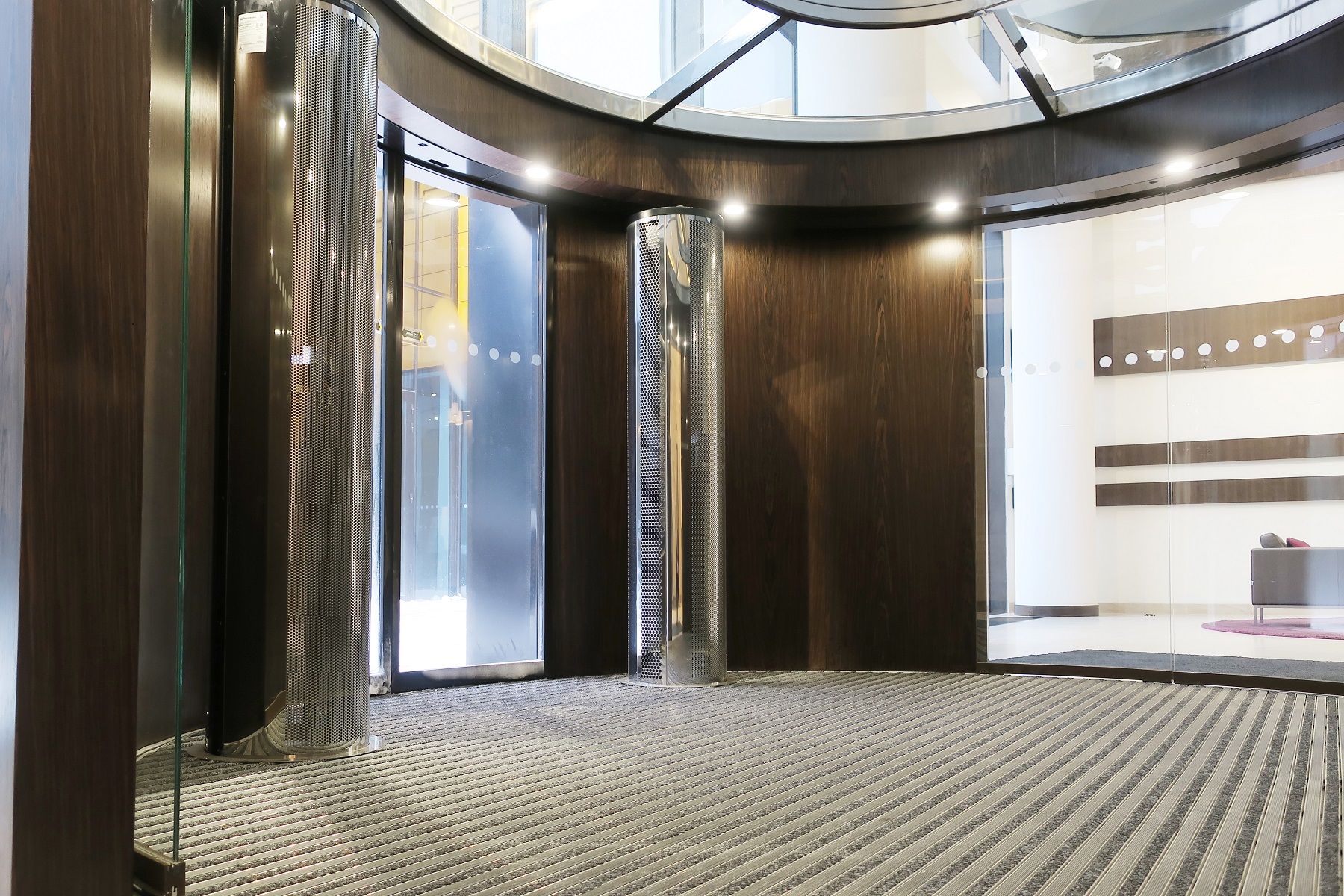

• Вертикальные. Напоминают колонны, которые устанавливаются с 1 или 2 сторон от входа в помещение. Это оптимальный выбор, если нет возможности установить горизонтальную тепловую завесу. Например, если над входной группой нет надёжного основания, а выполнено остекление, то вертикальный вариант будет едва ли не единственно доступным. Поток воздуха от таких теплозавес направляется горизонтально.
• Универсальные. Самые удобные модели, поскольку их можно размещать как горизонтально, так и вертикально.

Отдельной группой можно выделить т.н. встраиваемые завесы. Они интегрируются в подвесные потолочные системы, наружу выходит только декоративная решётка.

Работать тепловые завесы могут как в постоянном, так и в переменном режимах. В первом случае на первое место среди характеристик выходит надёжность – оборудование должно выдерживать длительную непрерывную эксплуатацию и предъявлять минимум требований к сервисному обслуживанию. Во втором случае большое значение имеет оптимизация управления работой устройства. В идеальном варианте переключение режимов должно быть автоматическим, однако за это придётся заплатить существенно больше. Компромиссным вариантом может стать модель с дистанционным управлением.

Классификация по видам нагрева

В качестве источника тепловой энергии такие устройства могут использовать электричество, воду или газ. Все три варианта имеют свои индивидуальные особенности, преимущества и недостатки, которые нужно учитывать при выборе. И на этих моментах следует остановиться подробнее.

Электрические тепловые завесы

Этот вариант более широко распространён, поскольку более просто в установке, его эффективность выше, а также есть возможность более точно настраивать температуру нагрева воздуха. В качестве нагревательного элемента могут применяться следующие варианты:

• Открытые спирали – наименее эффективная разновидность. Такой нагреватель в процессе работы будет сжигать кислород в помещении, да и повредить его гораздо проще. А крайне высокая температура нагрева создаёт ещё и ощутимую пожароопасность. Впрочем, купить агрегат с открытой спиралью сегодня практически нереально, ни у одного продвинутого производителя таких моделей в ассортименте не осталось.
• ТЭН – гораздо более безопасный вариант, отличающийся при этом высокой производительностью и надёжностью. Главное преимущество ТЭНа – закрытая конфигурация. Нагревательный элемент скрыт в трубчатом корпусе и поэтому надёжно защищён и сам не представляет угрозы пожара. Если для вас важна высокая степень защиты от воды и грязи, то обратите внимание, прежде всего, на такие модели. Для большей эффективности ТЭНы могут иметь изогнутую форму и дополняться оребрением, которое увеличивает площадь теплообмена.
• Стич-элементы – игольчатые нагреватели нового поколения, на поверхности которых установлены многочисленные пластинки. Они максимально быстро разогреваются до рабочих температур и столь же быстро охлаждаются. Недостатками стич-нагревателей является неспособность долгое время поддерживать высокие температуры и восприимчивость к скачкам напряжения в сети.
• Керамические нагреватели – наиболее экологичный и экономичный вид нагревателей. Они совершенно не сжигают кислород и потребляют до 40% меньше электроэнергии: после разогрева до рабочих температур нагревательный элемент переключается в экономичный режим поддержания температуры.

Наиболее дорогими из электрических вариантов остаются как раз керамические модели. Однако их дороговизна в значительной степени компенсируется снижением расходов на энергию и более длительным сроком эксплуатации. Если ТЭНы в среднем работают 3 года, то керамика спокойно выдерживает и 5-6 лет работы.

К главным достоинства электрозавес можно отнести следующие моменты:

• небольшой вес;
• лёгкость установки и подключения;
• нет вероятности затопления и тем более взрыва.

К недостаткам можно отнести высокие затраты на электропитание и общие риски использования электрооборудования.

Маркировка электрических завес по назначению и производительности

Среди производителей такого теплового оборудования принята стандартизированная система классификации, разделяющая всё обилие предлагаемых моделей на 4 группы:

• RS – компактные модели со специфической сферой использования и расходом воздуха до 1500 м3/час. Их производительность относительно мала, поэтому они устанавливаются преимущественно над небольшими окнами, например, в торговых павильонах, постах охраны, КПП и т.д.
• RM – такие устройства прогоняют за час от 1500 до 3000 м3 воздуха и ориентированы на работу с проёмами стандартной (2.5-3.5 м) высоты. Это могут быть окна, двери, переходы из одного помещения в другое и т.д. RM-завесы составляют львиную долю совокупного рыночного предложения.
• RT – профессиональное высокомощное оборудование с воздушной производительностью свыше 3000 м3/час, способное перекрывать проёмы высотой до 7 м. Такие завесы устанавливаются в ангарах, складских комплексах, промышленных цехах и т.д.
• Модели максимальной мощности – такие устройства могут генерировать поток воздуха протяжённостью свыше 12 м.

Принадлежность той или иной модели к конкретному классу, как правило, отражается в маркировке.

Водяные завесы

В экономичности заключается одно из ключевых преимуществ и водяных завес. В них электричество используется только для работы вентилятора и системы управления, а для этих задач его требуется гораздо меньше. За нагрев же теплообменника отвечает горячая вода, поступающая из стандартной системы отопления. Следовательно, от вас не потребуется дополнительных затрат на энергию.

Теплообменник в таких моделях конструктивно похож на автомобильный радиатор, что неслучайно: принцип их работы практически идентичен. Вода из отопительной системы заходит в устройство через патрубки и, циркулируя по трубам, отдаёт своё тепло. Такой принцип действия позволяет изготавливать теплозавесы шириной больше 3 метров. Кроме того, водяные модели создают меньше шума.

Но есть у них и свои минусы:

• более трудоёмкий монтаж, поскольку нужно правильно врезаться в систему отопления;
• потенциальная вероятность протечек;
• в случае перебоев с отоплением вода в теплообменнике может замёрзнуть и повредить его;
• общая дороговизна системы.

Установка водяной системы отопления будет оправдана в том случае, если вам не хватает ширины электрических моделей или у вас не слишком надёжная система электропитания и главной задачей стоит минимизация эксплуатационных расходов. Кроме того, желательно, чтобы трубы системы отопления проходили максимально близко к месту установки завесы. В ином случае придётся потратиться ещё и на протяжку водопровода. Один важный нюанс – водяные модели чувствительны к качеству теплоносителя. Поэтому рекомендуется подключать их к водопроводу через фильтр, который нужно будет периодически чистить. В противном случае трубки теплообменника могут наглухо забиться грязью и минеральными отложениями.

Газовые теплозавесы

Это относительно новая группа устройств, разработанная для нужд крупных производственных и складских помещений. Главное преимущество газового нагрева – высокая экономичность. Голубое топливо обходится дешевле электричества, а по эффективности нагрева в разы превосходит воду. В результате можно получать мощный и масштабный поток тёплого воздуха по минимальной цене. Газ сохраняет работоспособность при любых температурах и обеспечивает высокий КПД работы всей системы.

Однако подключение и использование газа несёт в себе значительные риски. Кроме того, придётся существенно потратиться на установку и регулярные проверки работоспособности системы. Поэтому данный вариант подходит под нужды крупных объектов, где первоочередное значение имеют производительность и экономичность.

Воздушные завесы без нагрева

В отдельных случаях требуется создать просто направленный поток воздуха:

• для защиты холодильных и морозильных помещений, складов с определёнными температурными условиями;
• для разделения единого объёма помещения на отдельные зоны, например, в торговых залах для предотвращения смешивания запахов разных продуктов.

Для таких задач будет достаточно завесы без функции подогрева, поскольку они обойдутся дешевле. Такие устройства могут как устанавливаться над дверными и оконными проёмами, так и крепиться к потолку в заданной точке. Конструктивно они легче и компактнее, поэтому их монтаж достаточно прост. Главные условия – это соблюдение рабочей высоты и размещение направляющих жалюзи под небольшим углом от отделяемого пространства.

Важные критерии: на что обращать внимание при выборе тепловой завесы

Чтобы определиться с подходящей моделью, нужно учитывать ряд характерных особенностей. Прежде всего, это размеры. Завеса должна полностью перекрывать проём. Если он слишком широк, то можно установить вплотную друг к другу несколько устройств. Нелишним будет также небольшой запас ширины. Большинство моделей на рынке имеет стандартизированные габариты, поэтому выбрать подходящий вариант достаточно просто. Теперь поговорим о технических характеристиках.

Оптимальная производительность

Этот параметр отображает объём воздуха, который завеса может прокачивать за 1 час. Кроме того, данный критерий влияет на показатель скорости нагнетаемого потока. Выбирать производительность следует с учётом высоты проёма:

• менее 1.5 м – от 300–400 кубометров в час;
• от 1.5 до 2.5 м – от 550–600 кубометров в час;
• более 3 м – от 1200 кубометров в час.

Оптимальной производительностью для обычного 80–100-сантиметрового проёма и высотой 200–220 см будет 700–900 кубометров в час. Если же перед проёмом с завесой находится закрытый тамбур, то будет достаточно и меньшей производительности.

Рекомендации по расчёту мощности

Поскольку обогрев – не основная функция завесы, то тепловая мощность отходит на второй план. Однако всё равно этот параметр имеет довольно большое значение, поэтому нужно уметь правильно выбрать его.

По умолчанию норма нагрева рассчитывается по формуле 1 кВт на 10 кв.м площади при высоте потолков до 3 м. Однако в случае с завесами нужно делать поправку на то, что они, как правило, устанавливаются в отапливаемых помещениях. Поэтому мощность нагрева может быть меньше. В то же время нужно принимать во внимание характер использования помещения, его целевое назначение, климатические особенности и прочие индивидуальные параметры.

Система управления

Стандартно все электрические воздушно-тепловые завесы комплектуются 2 выключателями – по одному на вентилятор и нагревательный элемент. Более продвинутые модели комплектуются ступенчатым регулятором и пультами ДУ. Такие устройства более удобны и практичны, однако и стоят они дороже.

Нелишним будет наличие в конструкции завесы термостата, который будет автоматически выключать нагрев при достижении установленной температуры. При этом конструктивно термостаты достаточно просты и потому доступны по цене.

Источник воздуха

Более простые в установке и использовании модели забирают воздух из помещения, прогоняют его через теплообменник, иногда через фильтры – и возвращают. Однако некоторые завесы могут работать и с внешним воздухом, который поступает к ним по специальному каналу, выведенному на улицу. Другими словами, в таких моделях реализуется ещё и функция приточной вентиляции. Разумеется, это увеличивает их стоимость.

Характер воздушного потока

Завесы, создающие шиберующий поток, способны полностью блокировать доступ внешнего воздуха. Если вам необходимо, прежде всего, разделить внешнее и внутреннее пространство, то выбирайте именно такое оборудование.

Альтернативный вариант – завесы смесительного типа. Они подмешивают к внутреннему воздуху определённую долю внешнего, за счёт чего помещение обогащается кислородом.

При выборе производителя тепловых завес лучше отдавать предпочтение маркам, сочетающим богатый опыт и инновационный подход. В частности, заслуживают внимания изделия таких брендов, как Ballu, Daikin, General Climate, Hyundai, Mitsubishi Electric, NeoClima, Timberk. Из отечественных изготовителей можно отметить компании Тепломаш, Тропик Лайн, Калашников. Однако гораздо важнее учитывать собственные цели и задачи, поскольку просчёт в выборе характеристик может привести к тому, что качественное оборудование будет малоэффективным.
