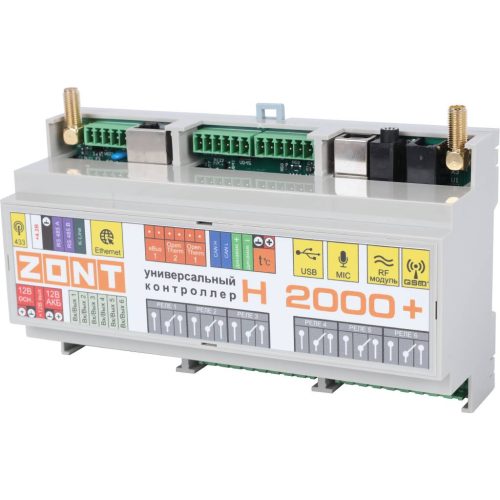

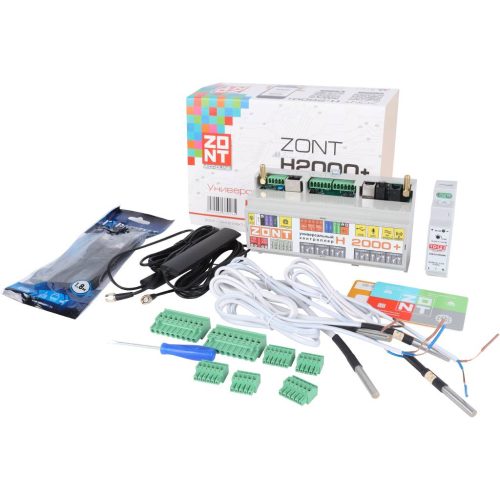

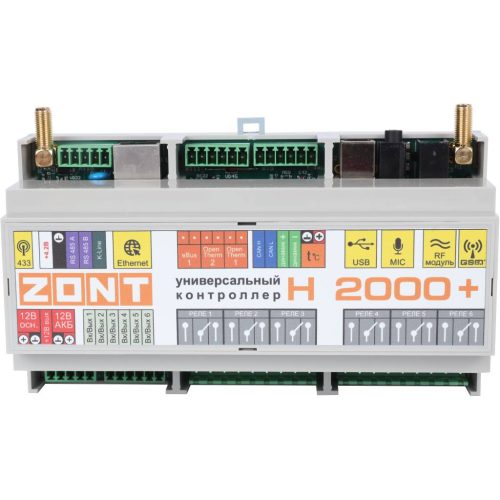

Контроллер систем отопления ZONT H-2000 Plus

Описание

Универсальный ZONT GSM / Etherrnet контроллер H2000+ ML00004239 предназначен для автоматизации и дистанционного управления системами отопления и горячего водоснабжения любой конфигурации.

Осуществляет управление каскадом котлов, бойлером ГВС, прямыми и смесительными контурами, циркуляционными насосами, а также любыми электрическими приборами и поддерживает заданные температурные диапазоны каждого контура.

Обеспечивает дистанционный контроль параметров системы отопления через веб-сервис и мобильное приложение и оповещает при возникновении аварии котла и других нештатных ситуациях.

Сохраняет связь и управление при отключении электроэнергии (резервный АКБ, опционально).

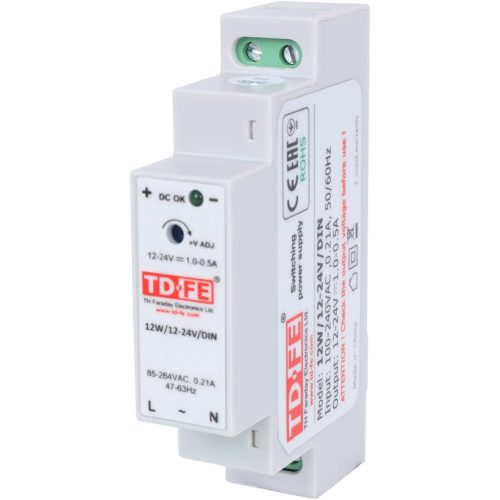

• Основное от источника постоянного тока - 9-16 В.
• Резервное от внешнего АКБ 12V / 7 А/h - опционально.
• GSM-модем - встроенный, поддерживает 2 G.
• Частотный диапазон - 800, 900, 1800, 1900 MHz.
• Канал передачи данных - Ethernet – проводной, GPRS.

Поддерживаемые интерфейсы:

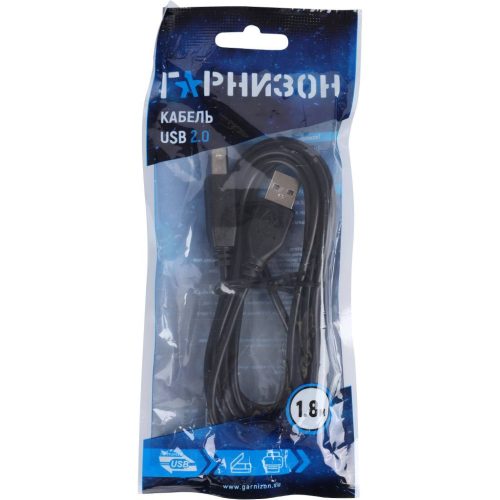

• USB 2.0 - для связи прибора с ПК при настройке.
• 1-wire - для контроля цифровых датчиков температуры.
• RS-485 - для сопряжения с модулями расширения ZE-66.
• K-Line - для сопряжения в внешними цифровыми устройствами.
• ModBus RTU - профессиональный интерфейс М2М-взаимодействия, где ZONT выступает в роли Master, т.е. является ведущим (подробнее).
• Радиоканал - встроенный 433 MHz.

Характеристики Входа:

• Входное напряжение 0-30 В.
• Дискретность измерения 12 бит.
• Погрешность не более 2%.
• Подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода ОК:

• Максимальный ток каждого выхода - не более 100 мА, напряжение не более 30 В.
• Суммарный ток выходов № 1-4 - не должен превышать 350 мА.
• Суммарный ток выходов № 5, 6 - не должен превышать 100 мА.
• Сопротивление во включенном состоянии – не более 10 Ом.
• Релейные выходы - 6 шт.
• Коммутируемое напряжение постоянного тока (максимальное) - 30 В, максимальный ток коммутации 7 А.
• Коммутируемое напряжение переменного тока (эффективное максимальное) - 240 В.
• Максимальный ток коммутации - 3 А.

Дополнительные характеристики:

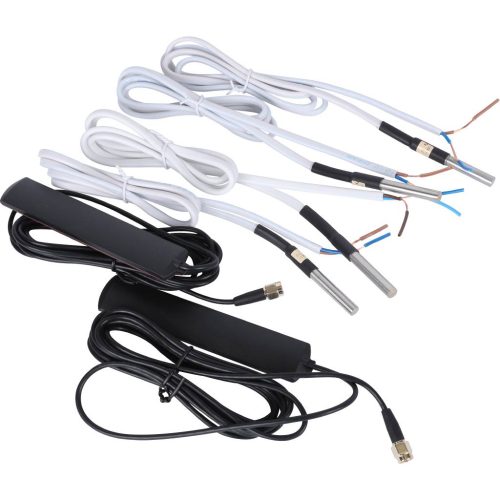

• Проводные цифровые датчики температуры до 25 шт.
• Радио датчики температуры до 40 шт.
• Диапазон температур - от -25 С до +70 С.
• Максимально допустимая относительная влажность - 85%, без образования конденсата.
• Срок службы устройства - 5 лет.
• Гарантийный срок - 12 месяцев.

Технические характеристики Контроллер систем отопления ZONT H-2000 Plus
